Návrhový výpočet sběrné nádrže

Popis nádrže

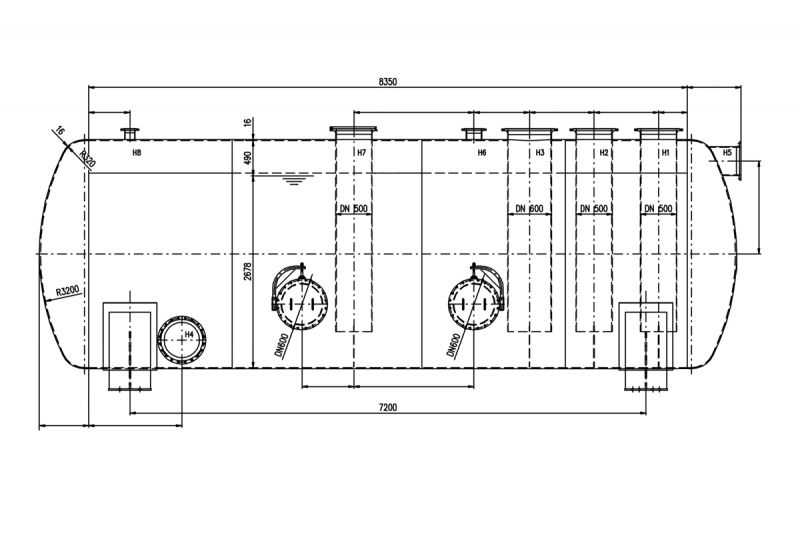

Horizontální válcová nádoba na dvou sedlových podpěrách. Nádrž je otevřená do atmosféry. Médium je voda.

Zatížení
Tíha jednotlivých částí nádrže, tíha náplně a izolace.
Hydrostatický tlak média.
Teplota média.
Zemětřesení dle UBC 1997.

Výpočtový program

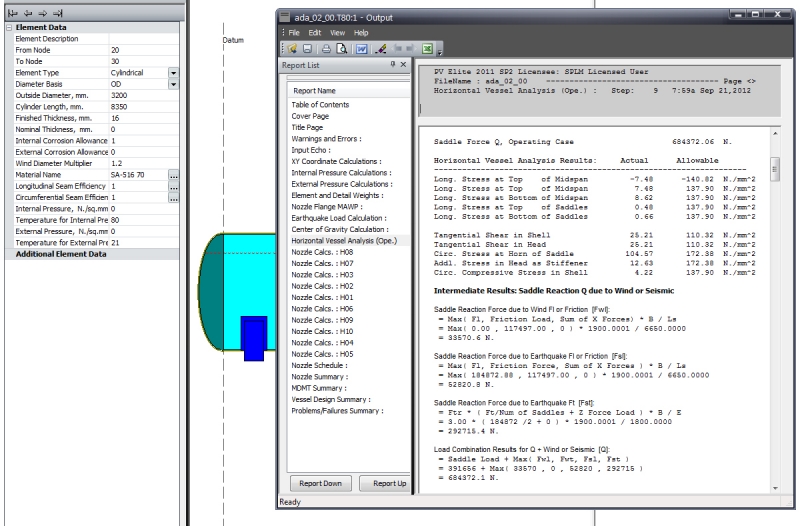

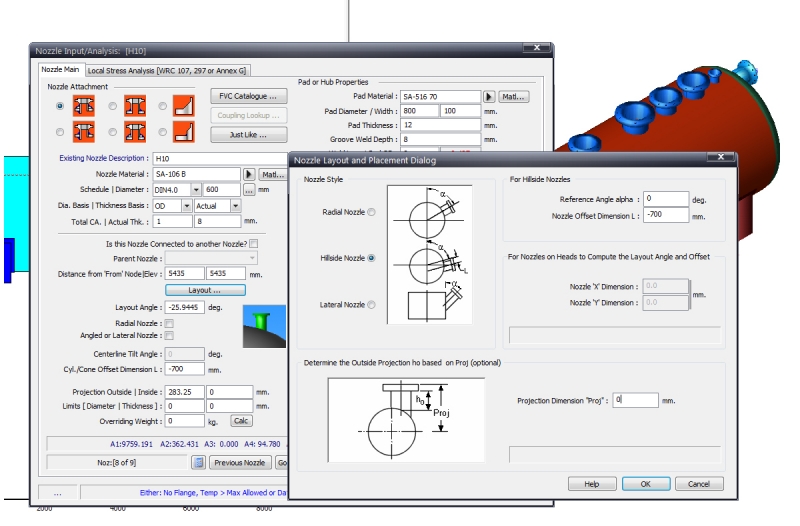

PV Elite 2011 (Intergraph Corp.)

Dokumenty použité pro výpočet
ASME Sec. VIII, Div.1

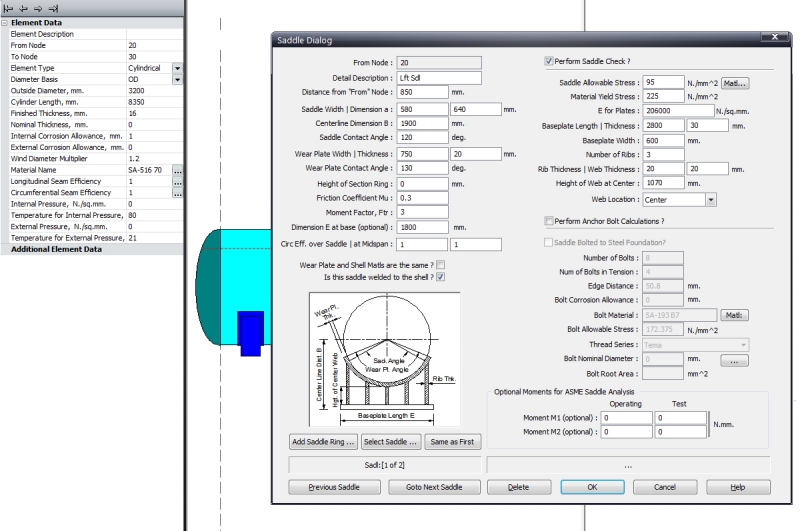

ASME Sec. VIII, Div. 2 (Zick method)
Dennis R. Moss - Pressure Vessel Design Manual

Fotogalerie
